OptiX OSN2500子架采用單層子架結構，分為處理板槽位區、接口板槽位區、擴展信號接口板區、電源區和風扇區。

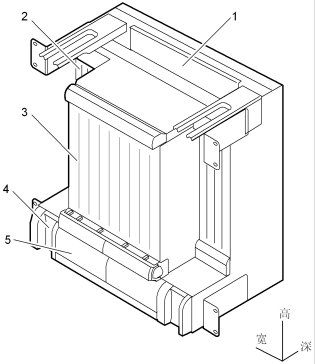

華為OSN2500子架結構如圖1所示。

圖1 OptiX OSN2500子架結構圖

1. 擴展信號接口板區

2. 接口板槽位區

3. 處理板槽位區

4. 電源區

5.風扇區

各部分功能如下：

擴展信號接口板區：引出告警接口、公務電話接口、管理和維護接口、時鐘接口等。

接口板槽位區：安插OSN2500的支路接口板和以太網接口板。

處理板槽位區：安插OSN2500的線路、支路和以太網信號處理板、系統輔助處理板和交叉時鐘主控板。

風扇區：安插2個風扇模塊，為設備提供散熱。

電源區：安插2個PIU板，用于給子架供電。
