OptiX OSN580是新一代多業務光傳輸系統，是華為公司端到端Hybrid MSTP系列產品中的匯聚層和接入層設備，具有容量大、可用性高、能耗低、結構緊湊等特點。5U高集成度，支持在ETSI機柜和19英寸機柜中安裝，AC/DC電源均支持，易布放，適用性強。

設備結構

OptiX OSN580機盒支持直流機盒和交流機盒。直流機盒使用直流電源單板PIU，交流機盒使用交流電源單板APIU。交流機盒中，APIU占據兩個業務槽位。PIU單板和APIU單板不能在一個機盒中同時接入。

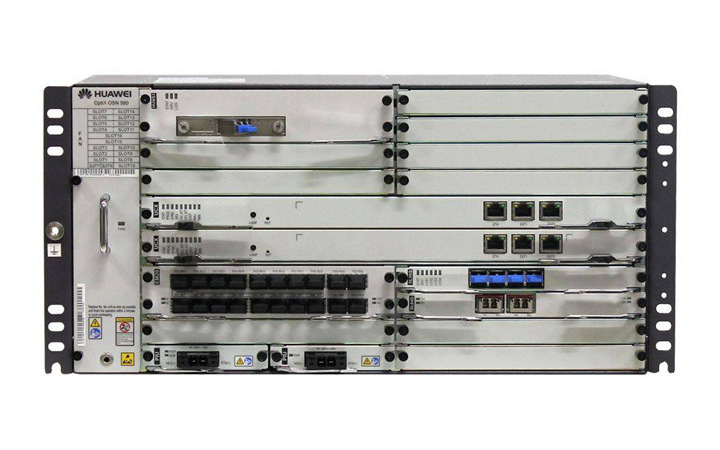

OptiX OSN580機盒外形如圖1、圖2所示。

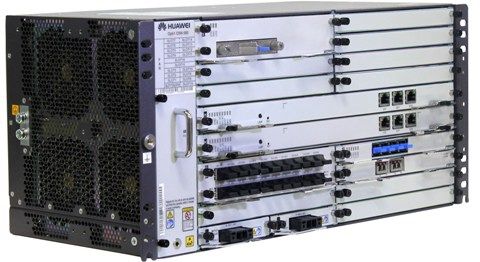

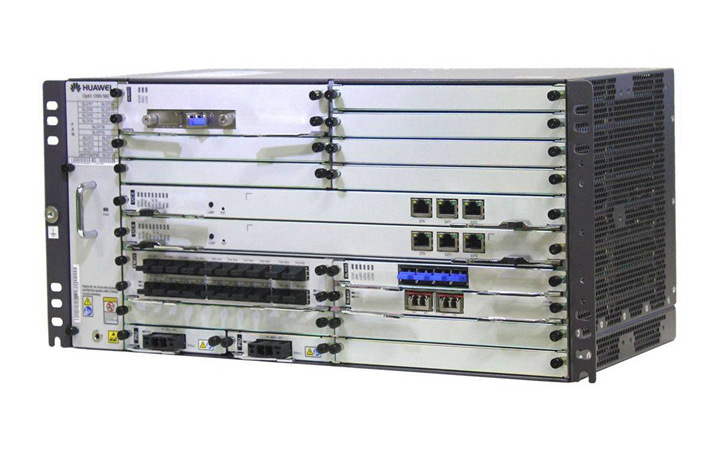

圖1 機盒斜視圖（直流機盒）

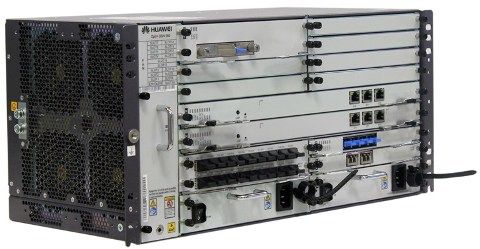

圖2 機盒斜視圖（交流機盒）

槽位說明

機盒槽位分布采用橫插板結構，所有類型單板均在機盒正面插拔。

華為OSN580提供的槽位：

Slot 1～Slot 14：可插放分組處理單板、支路單板、線路單板、光放大單板、光分插復用類（OADM）單板和輔助單板。

Slot 15和Slot 16：固定插放主控交換時鐘板。

Slot 17和Slot 18：當插入直流電源PIU時，固定為Slot 17和Slot 18。當插入交流電源APIU時，同時占用Slot 1槽位一起固定為Slot 17。

Slot 19：可插放光放大單板、光分插復用類（OADM）單板和輔助單板，固定為Slot 19。當插放交流電源APIU時，同時占用Slot 8槽位一起固定為Slot 19。

Slot 20：固定插放FAN單板。

說明：
其中Slot 19不能插放分組處理板、支路和線路類單板，因?yàn)樵摬畚粺o(wú)交叉業務總線。

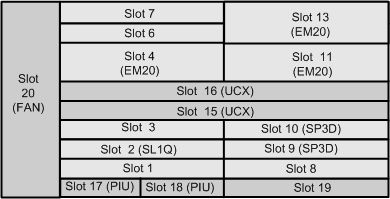

圖3 機盒槽位分布（直流機盒）

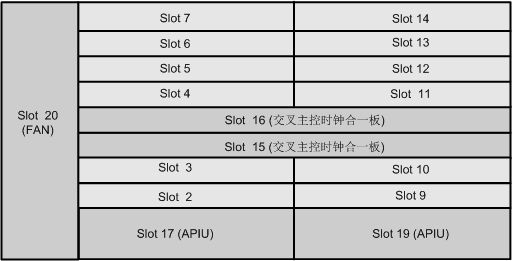

圖4 機盒槽位分布（交流機盒）

說明：
APIU單板占用兩個槽位，插針位于單板的下半部，即單板插放在所占兩個槽位中下方的槽位。在網管上顯示APIU單板的槽位號為所占兩個槽位中下方的槽位。例如，單板插放在Slot 17時，占用Slot 1和Slot 17、Slot 18（Slot 17、Slot 18是一個槽位拆分的兩個小槽位）槽位，在網管上顯示為Slot 17。

設備總體指標

介紹機盒尺寸、重量、功耗、熱耗、電源性能、電磁兼容性、可靠性等指標。

OSN580設備的總體指標如表1所示。

說明：
對于OSN550設備，功耗基本上全部轉化為熱耗。因此，設備的熱耗（BTU/h）數值可以與功耗（W）數值相互換算，換算公式為：熱耗（BTU/h）＝功耗（W）÷0.2931（Wh）。
