SSN5EFS0（簡稱EFS0）帶交換功能的快速以太網處理板，主要用于解決以太業務接入、帶寬管理和以太業務二層交換等電信應用領域。華為EFS0單板由以太網接入模塊、網絡處理模塊、映射模塊、接口轉換模塊、邏輯控制模塊、時鐘模塊和電源模塊組成。
華為SSN5EFS0單板屬于以太網交換處理板，可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列設備上實現以太網的接入、匯聚，以太網數據的二層交換、端口的隔離、流分類、數據流量控制、VLAN的管理、優先級配置等數據特性、以及數據的封裝/解封裝、虛級聯、SDH的映射/解映射等功能。華為EFS0同時可以與寬帶接入設備及數通設備對接，提供全網的解決方案。支持二層交換、MPLS、組播等功能和特性。
功能和特性
EFS0單板支持二層交換、MPLS、組播等功能和特性。
EFS0單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 處理8路FE業務 | ||
| 接口類型 | |||
| 配合出線板 |
| ||
| 接口特性 | 工作模式 |
| |
| 端口流量控制方式 | 自協商 | 支持（FE光口不支持） | |
| 非自協商 | 支持（配合EFF8單板使用時，不支持非自協商流量控制） | ||
| 端口狀態查詢/配置 | 支持 | ||
| 接口類型查詢 | 支持 | ||
| 光功率門限值的設定 | 不支持 | ||
| 可插拔光模塊 | 不支持 | ||
| 業務類型 | EPL | 支持基于PORT的透明傳送。 | |
| EVPL |
| ||
| EPLAN | N4EFS0/N5EFS0支持基于IEEE 802.1d MAC bridge的EPLAN業務。
| ||
| EVPLAN |
| ||
| 業務規格 | 以太網數據幀格式 | IEEE 802.3 | 支持 |
| Ethernet II | 支持 | ||
| IEEE 802.1 q/p | 支持 | ||
| 幀長范圍 | 支持1518Byte～9600Byte報文長度設置，支持最大不超過9600Byte的Jumbo幀。 | ||
| 映射方式 | VC-12、VC-3、VC-12-Xv（x≤63）、VC-3-Xv（x≤12） | ||
| 封裝格式 | HDLC | 不支持 | |
| LAPS | 不支持 | ||
| GFP-F | 支持 | ||
| MPLS技術 | 支持 | ||
| VLAN技術 | 支持4094個VLAN標簽，VLAN技術滿足IEEE 802.1q/p標準。 | ||
| 最大上行帶寬 |
| ||
| 最大綁定帶寬 | N1EFS0：12xVC-3或者63xVC-12+9xVC-3 N2EFS0/N4EFS0/N5EFS0：24xVC-3或者126xVC-12+18xVC-3 | ||
| VCTRUNK規格 |
數量：
配置特點：
| ||
| 保護方式 | TPS | N1EFS0不支持，N2EFS0/N4EFS0/N5EFS0支持。 | |
| BPS | 不支持 | ||
| PPS | 不支持 | ||
| DLAG | 不支持 | ||
| LAG | N1EFS0不支持鏈路聚合，N2EFS0/N4EFS0/N5EFS0支持手工鏈路聚合和負載分擔。滿足IEEE 802.3ad和IEEE 802.1AX標準。 | ||
| LCAS | N1EFS0/N2EFS0不支持。 N4EFS0/N5EFS0支持，可以實現帶寬的動態增加、動態減少和保護功能，滿足ITU-T G.7042標準。 | ||
| LPT | N1EFS0/N2EFS0支持點到點LPT，N4EFS0/N5EFS0支持點到點LPT和點到多點LPT，滿足華為公司內部協議標準。 | ||
| STP/RSTP | 支持廣播報文抑制功能和快速生成樹協議（Rapid Spanning Tree Protocol），滿足IEEE 802.1w標準。 | ||
| MSTP | 不支持 | ||
| 同步 | 同步以太 | 不支持 | |
| 1588v2 | 不支持 | ||
| 維護特性 | ETH OAM |
| |
| 測試幀 |
| ||
| 響應Ping功能 | 不支持 | ||
| 端口鏡像 | N1EFS0/N2EFS0/N4EFS0不支持，N5EFS0支持入端口鏡像。 | ||
| 環回能力 | 以太網端口PHY層 | 支持內環回 | |
| 以太網端口MAC層 | 支持內環回 | ||
| VC-4級別 | 不支持 | ||
| VC-3級別 | N1EFS0/N2EFS0/N4EFS0支持內環回和外環回，N5EFS0不支持。 | ||
| VC-12級別 | 不支持 | ||
| RMON | 支持端口級的以太網性能監測。 | ||
| 軟復位 | N1EFS0/N2EFS0支持軟復位，軟復位會中斷業務。N4EFS0/N5EFS0支持軟復位，軟復位不影響業務。當N4EFS0/N5EFS0兼容替代N1EFS0/N2EFS0時，支持軟復位，軟復位不影響業務。 | ||
| 硬復位 | 支持 | ||
| 熱插拔 | 支持 | ||
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | ||
| QoS |
| ||
| IGMP Snooping | 協議使能 | 支持 | |
| 端口老化時間 | 支持 | ||
| 快速離開 | N1EFS0、N2EFS0和N4EFS0不支持。 N5EFS0支持。 | ||
| 未知組播報文丟棄 | N1EFS0、N2EFS0和N4EFS0不支持。 N5EFS0支持。 | ||
| 靜態組播表項 | 不支持 | ||
| Hub/Spoke | N1EFS0、N2EFS0不支持。 N4EFS0和N5EFS0支持。 | ||
| 流量控制 |
支持基于端口的IEEE 802.3x流量控制。 說明： 僅EPL業務支持端口流量控制。 | ||
| 流量監控 | N5EFS0支持基于端口和VCTRUNK的流量監控。 | ||
面板
EFS0單板的面板上有單板指示燈和條形碼。
面板圖
EFS0單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
EFS0面板上沒有接口，接口在ETF8或EFF8單板上。當N5EFS0配合ETF8或EFF8時，接口在ETF8或EFF8單板上。
單板保護
EFS0單板支持1:1 TPS（Tributary Protection Switching）保護。
OptiX OSN設備的TPS保護由交叉時鐘板檢測，當主控板不在位或故障時，倒換仍然可以成功。

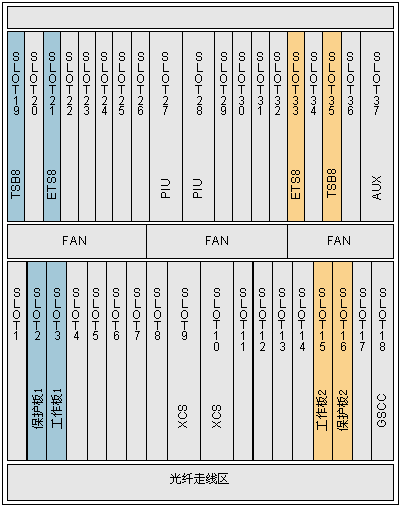

EFS0工作單板和保護單板的槽位配置如圖2所示。
圖2中，位于slot 2的單板保護slot 3的單板；位于slot 16的單板保護15的單板。ETS8保護倒換轉接單板配合工作EFS0單板使用，TSB8橋接板配合保護EFS0使用。EFS0、ETS8和TSB8板的槽位分布如表2所示。
| 單板 | 保護組1 | 保護組2 |
|---|---|---|
| EFS0（保護板） | slot 2 | slot 16 |
| EFS0（工作板） | slot 3 | slot 15 |
| TSB8 | slot 19 | slot 35 |
| ETS8 | slot 21 | slot 33 |
技術指標
EFS0單板指標包含機械指標和功耗。
機械指標
EFS0板的機械指標如下：
功耗
N1EFS0單板在常溫（25C）條件下最大功耗為35W。
N2EFS0單板在常溫（25xC）條件下最大功耗為35W。
N4EFS0單板在常溫（25xC）條件下最大功耗為35W。
N5EFS0單板在常溫（25xC）條件下最大功耗為22W。
