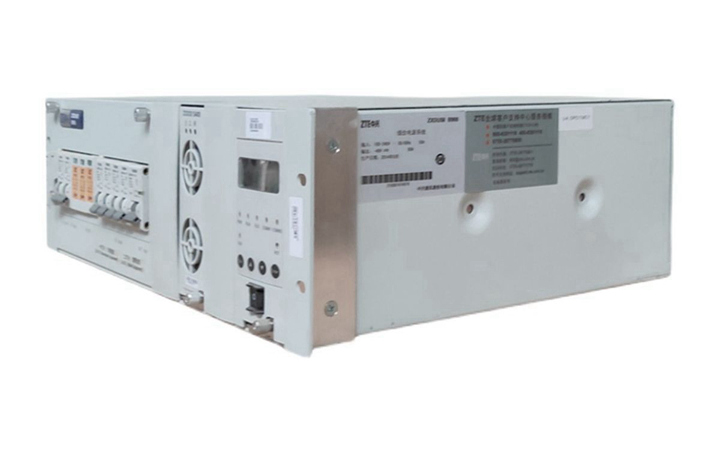

ZXDU58 B900系統是-48V系列嵌入式通信電源系統,配置ZXD030 S480(V1.0)30A開關整流器。為通訊設備提供-48V直流電源。
ZXDU58 B900系統應用于接入網設備、遠端交換局、移動通訊設備、傳輸設備、衛星地面站或微波通訊設備的供電系統中,作為通訊設備的供電單元嵌入到通訊設備的機柜中,為通訊設備提供-48V直流電源。
系統配置
中興ZXDU58 B900通信直流電源系統的配置說明。
| 部件名稱 | 配置說明 | |
|---|---|---|
| 交流配電 | 交流輸入 | 1路單相交流輸入,50A/1P空開 |
| 交流輔助輸出 | 1路單相交流輸出,6A/1P空開 | |
| 直流配電 | 直流輸出 | 共4 路;其中2路為一次下電,另外2路為二次下電 |
| 電池接入 | 1路,80A/1P空開 | |
| 整流器 | ZXD030 S480 (V1.0)30A開關整流器,最多3臺 | |
| 監控單元 | 1臺 | |
| 防雷器 | 3個C級防雷模塊 | |
| 電源后臺監控軟件 | 可選;系統提供RS232/RS485/RS422接口與后臺監控中心相連,通過電源后臺監控軟件實現后臺監控 | |
先進的整流器設計
ZXD030 S480(V1.0)30A開關整流器具有如下特點。
采用有源功率因數校正技術,輸入功率因數大于0.99,有效減小對電網的污染。
采用軟開關技術,額定效率大于90%。
整流模塊結構緊湊,功率密度高達1280 mW/cm3(21W/in3)。
具有休眠功能,待機功耗小。
超低輻射。電磁兼容性滿足IEC61000、YD/T983等國內外標準的要求。傳導騷擾和輻射騷擾均滿足EN55022A級要求。
安全規范滿足GB4943-2001標準的要求。
具有多重保護功能。提供交流輸入過壓保護、交流輸入欠壓保護、PFC輸出過壓保護、PFC輸出欠壓保護、直流輸出過壓保護、直流輸出過流保護、過溫保護功能等功能。
采用抽屜式結構,便于運輸、安裝和維護。
高可靠、全智能、便捷的系統設計
ZXDU58 B900系統具有良好的電磁兼容性,可以與通信主設備安裝在一個機柜內,不對主設備產生干擾。
全智能設計,配置監控單元,具有“三遙”(遙測、遙信、遙控)功能,實現計算機管理。
完善的前臺監控管理功能。可查閱系統實時運行信息、實時告警信息、歷史告警信息、歷史操作信息、放電記錄、極值記錄。可設置電源運行參數、電池管理參數、通訊參數、輸出干接點設置參數;可軟件控制整流器開/關。
采用單相交流輸入,支持較寬的交流輸入電壓范圍(85V ~ 300V),適用于電網電力不穩定的地區。
完善的電池管理及電池保護設計
完善的電池管理功能。自動管理電池的充電方式、充電電壓、充電電流和充電時間,具有可靠的充放電控制功能,確保電池具有較長的使用壽命。
提供二次下電保護功能。系統轉為電池供電后,當電池電壓下級過低時,系統發出聲光告警。當電池電壓進一步下級時,為防止電池因過放電損壞,系統根據負載的重要程度將負載分兩組下電,以保證重要負載有較長的工作時間。
技術規格
交流配電
| 項目 | 說明 |
|---|---|
| 輸入制式 | 單相三線制(L/N/PE) |
| 輸入電壓 | 額定電壓220V,可波動范圍85V ~ 300V |
| 頻率 | 額定頻率50/60 Hz,可波動范圍45 Hz ~ 65 Hz |
| 輸入電流 | 不大于42A |
| 輸入功率因數 | ≥0.99(滿載) |
| C級防雷泄放電流 | ≤40 kA |
直流配電
| 項目 | 說明 |
|---|---|
| 輸出電壓 | 額定輸出-48V,-42V ~ -58V連續可調 |
| 輸出電流 | 0A ~90A |
| 穩壓精度 | ≤±0.6% |
| 效率 | ≥90%(額定輸入滿載情況下) |
