ZXA10 C600（中興C600）支持兩種機框，ETSI 21英寸機框，IEC 19英寸機框，兩種機框均可安裝在300mm深的機柜中，除了背板和風扇插箱，兩種機框內的單板可以共用。每臺機柜最多可配置2臺中興ZXA10 C600。
ZXA10 C680、ZXA10 C600、ZXA10 C650和ZXA10 C620是中興通訊推出的系列主流光接入局端產品。
ZXA10 C680是超大容量光接入平臺設備。
ZXA10 C600是大容量光接入平臺設備。
ZXA10 C650是中容量光接入平臺設備。
ZXA10 C620是小容量光接入平臺設備。
產品定位
三款產品的用戶單板通用，主要功能相同，部分特性有所差異。
ZXA10 C680/C600/C650/C620完成以下功能。
PON OLT：支持GPON、XG-PON、XGS-PON、GPON & XG-PON Combo–PON、GPON & XGS-PON Combo PON、10G-EPON和P2P接入，與多種類型ONU配合完成FTTH、FTTB、FTTO、FTTC、FTTM接入網絡組網。
L2光接入平臺：支持以太網上聯和下聯，完成二層以太網業務流量匯聚和轉發。
L3光接入平臺：支持三層路由功能，完成IP業務流量的匯聚和轉發，實現接入網關的功能。
業務接入控制：完成每用戶每業務的接入控制、流量控制和業務承載。用戶包括家庭用戶、企業用戶。業務包括語音、上網、4K/8K+IPTV、VR/AR、MEF CE 2.0業務和移動回傳。
控制轉發分離：支持控制管理面軟件升級不間斷路由（NSR）。
產品特點
ZXA10 C600產品特點參見表1。
| 產品特點 | ZXA10 C600 |
|---|---|
| 容量和帶寬 | 大容量、高帶寬：17個業務槽位（21英寸機框）/15個業務槽位（19英寸機框），支持任意插入用戶側單板和網絡側單板。上下行對稱配置大容量緩存，既可以吸收下行的視頻節目突發流量，也可以應對企業統一通信、個人直播秀等上行視頻突發流量。 |
| 控制轉發分離 | 交換控制板支持管理控制面主備冗余，支持轉發面雙交換平面負荷分擔。 |
| 高可靠性設計 | 支持控制管理面軟件升級不間斷路由（NSR）。 |
| 端口高密度 | 支持16口GPON單板，支持16口XGS-PON/XG-PON/Combo-PON//10G-EPON單板，支持16口10GE單板和48口GE/FE P2P單板。 幾種型號主要單板兼容，節約備件成本 |
| 多種接入技術統一平臺 | 支持XG-PON、GPON、Combo-PON、XGS-PON、EPON、10G-EPON、GE P2P等接入技術。未來可平滑升級支持50G/100G PON。 |
| L2和L3能力 | 具備L2交換、VLAN業務、L3路由、VXLAN等協議和業務處理能力，可以靈活配置，適應各種場景應用。 |
| 多業務接入 | 支持語音、上網、IPTV、VPN、移動回傳等多種業務接入。 幾種型號業務功能基本一致，便于維護和降低培訓費用 |
| 豐富的OAM手段 | 支持802.3ah EFM、Y.1731 CFM等EOAM功能。 |
| 完備的業務和設備保護功能 | 支持Type B/C PON保護；支持以太網、IP業務保護，支持交換板、控制板、電源、風扇、上聯冗余保護。 |
| 全方位的安全特性 | 具有豐富的設備安全、系統安全、網絡安全和業務安全特性。 |
互通兼容性說明
中興通訊OLT產品按照國際標準進行實現，支持與符合國際標準的第三方ONU進行互通。但涉及到協議實現的復雜性，在業務互通之前需要進行完整的ONU兼容性測試。
在未經完整可靠性和兼容性測試的情況下，中興通訊不承諾中興通訊OLT系列產品與未經測試的第三方ONU一定能夠?qū)崿F(xiàn)互通以及保證相關業務質量。
機框外觀

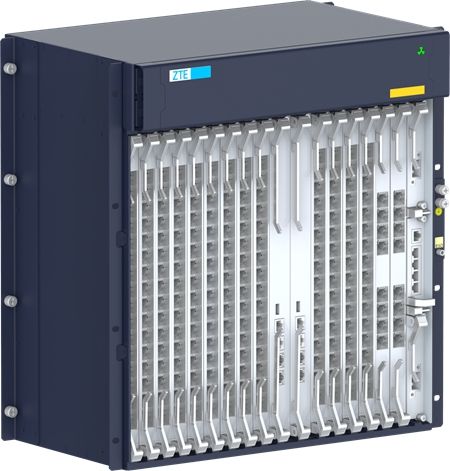

兩種機框外觀相似，僅寬度和槽位數不同。以IEC 19英寸機框?yàn)槔琙XA10 C600機框外觀如圖1所示。
圖1 ZXA10 C600機框外觀
機框配置
19英寸機框

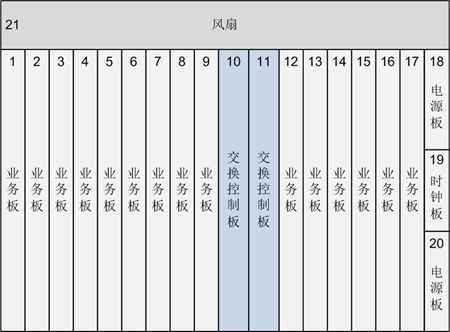

19英寸機框配置如圖2所示。
風扇插箱
風扇插箱為高2U，寬21英寸或19英寸的插箱。
風扇插箱配置了雙排8個風扇，采用抽風方式為系統提供強制風冷。風道結構為下進上出。風扇可以根據系統溫度調整其轉速，從而降低設備噪聲和延長設備使用壽命。
風扇插箱支持熱插拔。
ZXA10 C600機框參數
ZXA10 C600機框參數參見表2。
| 項目 | 數值 |
|---|---|
| 設備尺寸（高×寬×深） | 21英寸：486.1mm×535 mm×288.5 mm 19英寸：486.1mm×482.6mm×288.5 mm |
| 重量 | 21英寸空機框：21 kg 19英寸空機框：18 kg 21英寸滿配置機框：<58 kg 19英寸滿配置機框：<52 kg |
| 供電方式 | 直流 |
| 額定電壓 | –48V/–60V |
| 電壓范圍 | –48V±(20%)；–60V±(20%) |
| 最大輸入電流 | 60A |
| 最大發熱量 | 最大功耗x100% |
| 噪音指標（聲功率級） | <72dBA@25°C |
