問題描述（故障現象）

在當前的mstp網絡中，我們經常會碰到中興S200設備TFE單板端口與其他廠家設備對接的情況，常見的問題是：我方ZXMP S200報vc12－rdi告警，不論啟用或禁用lcas功能，業務都不通。這個時候就會牽扯到j2字節設置的問題。

首先，要確認雙方版本都是適合對接的，我們最新的版本都是支持的。

組網環境

與其他廠家的設備對接

原因分析

原因：對方對j2字節的檢測過嚴，j2不匹配，對端產生TIM告警，回送rdi告警，導致業務不通。

1、雙方的時隙需要對應上，都需要使用GFP封裝，都需要啟用lcas功能，才能互通。

2、若對方設備不能啟用lcas，則我們也禁用lcas，但前提是一定要想法消除所有的vc12－rdi告警。

3、我方收到vc12－rdi告警，是因為對方設備接收到我們的j2，不是他們預期的字符串，報vc12－TIM告警，向下游插Tu12－ais，回送vc12－rdi。

解決方案

解決方法：

a、對方的部分設備，可以設置當有tim時，是否插ais，回送rdi，請他們設置為不回送的那種。

b、若a不行，則請對方設備，將每一路的j2的期望值，修改成與接收值一模一樣(使用16進制方式，而非ascii方式來設)，以便去掉TIM告警。

注意事項

首先，我們對業務的配置是按照正常方式進行配置，如果對接的設備不需要j2設置，那么我們就不需要設置j2的值，如果因為對方要求過高，必須設置j2值，而且就需要對vcg多口內綁定的所有的vc12的j2都進行相同的設置：

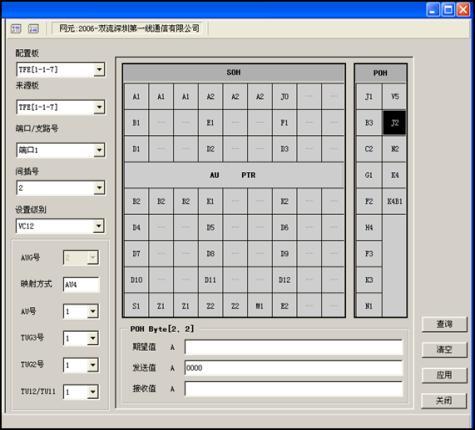

1. 選中需要進行設置的中興ZXMP S200網元，e300網管-維護-開銷設置/讀取，如下圖所示：

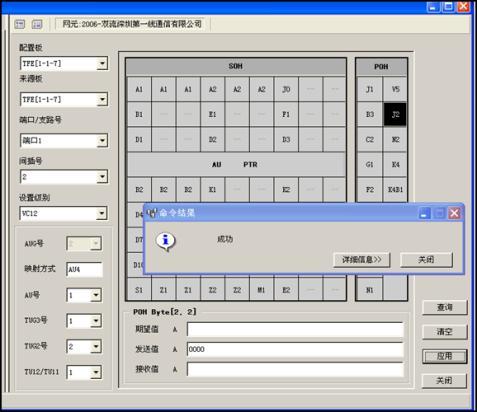

在上圖中，配置版選擇TFE單板，端口/支路號保持默認，間插號選擇需要設置的vcg的vc12所屬的TFE單板的Aug號，設置級別選擇為vc12，同時選擇需要設置的vc12號（上圖左下方選擇），右上方選擇j2字節，然后對期望值與發送值進行設置，但是此處不可以點擊應用按鈕，否則不成功，按照相同的方式對其他的vc12的j2字節進行設置（均不應用），等到vcg多口內綁定的所有vc12進行了相同的期望值和發送值設置之后再點擊應用就可以成功，否則網管提示失敗，如下圖：

注意：只有當vc12綁定進入vcg端口以后，j2字節才能進行設置，并且同一個vcg端口內的vc12的j2字節設置必須完全相同，否則設置不成功；中興385的sec單板的j2字節可以隨意下發，均可以成功，但必須注意，對接雙方的j2值應該保證正確，否則業務會有影響。
