ZXMP S385（中興S385）是一款STM-16/STM-64多業務傳送設備，充分考慮到網絡業務多樣性和網絡結構的變化。 中興ZXMP S385提供大容量、長距離的業務傳輸?？梢詰?yīng)用于各類傳輸干線的組建，滿足不同領域，是建設傳送網的理想設備。
ZXMP S385是中興通訊推出的基于SDH的多業務節點設備，最高傳輸速率為9953.280 Mbit/s，支持ASON功能。定位于城域傳送網的核心層和匯聚層，負責傳統SDH業務、數據業務傳輸。具有大容量高低階調度能力，提供最大240G的高階交叉能力，40G的低階交叉能力。設備業務槽位豐富，最多支持14個業務槽位，設備支持高密度的10G、2.5G、155M和GE板。
優越的可擴展性：
ZXMP S385作為2.5G系統可平滑升級到10G系統，同時提供更強大的2M/155M接入能力以及數據業務接入能力。ZXMP S385可以和中興通訊其他SDH設備：ZXMP S325、ZXMP S330靈活配合使用。支持單板混插、光模塊可插拔（SFP模塊、LC接頭），支持ALS功能，支持光口的在線光功率檢測，便于快速定位線路問題，設備集成度高，減小占地費用；功耗低，降低用電費用。
產品特點
豐富的業務接口
ZXMP S385不僅提供傳統SDH業務接口（如STM-64接口）、PDH業務接口（如E1光/電接口），還提供透傳的POS（Packet Over SDH，基于SDH網絡的包交換）光接口、GE（Gigabit Ethernet，千兆以太網）、FE（Fast Ethernet，快速以太網）。
多重保護機制
ZXMP S385實現各種復雜的設備級保護和網絡級保護，確保網絡的安全運行。
設備級保護功能包括冗余設計、單板1+1熱備份、支路1:N保護、數據業務EPS（Ethernet Protection Switching，以太網保護倒換）保護，電源保護等；完全支持ITU-T建議的所有保護方式，同時能提供一種特色的網絡保護理念——邏輯子網保護。

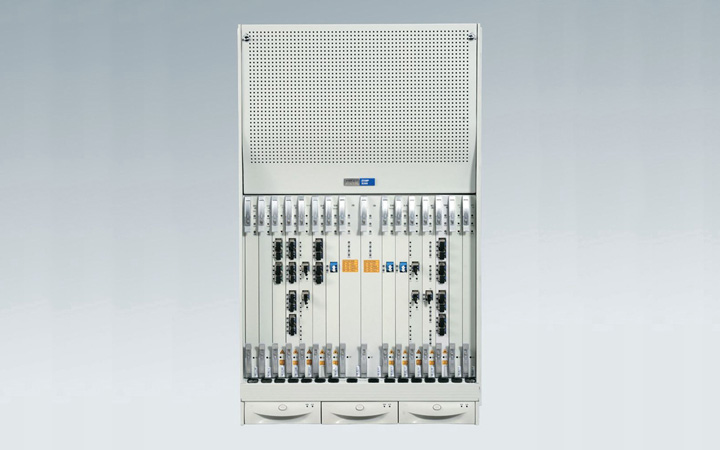

子架結構
ZXMP S385子架采用標準的IEC 19"結構形式，基于前維護的思想進行設計，節省機房空間。子架可以滿足機柜靠墻安裝、背靠背安裝的要求。
說明：
ZXMP S385 IEC子架（IEC 19"）可通過增加19U ETS標準轉換支架安裝在ETS標準機柜中。
子架由插板區、走線區、風扇插箱等組成，可同時完成散熱、屏蔽功能。

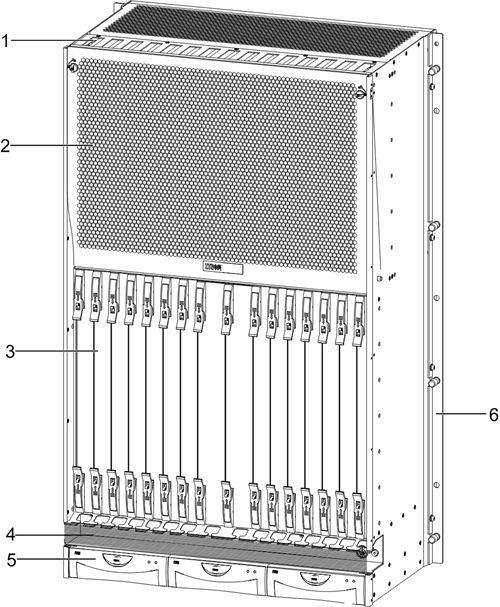

子架結構如圖1所示。子架各部分簡要說明參見表1。
圖1 子架結構示意圖
| 名稱 | 在子架中的位置 | 簡要說明 |
|---|---|---|
| 裝飾門 | 子架上層插板區 | 可靈活拆卸，具有裝飾、通風、屏蔽的功能 |
| 插板區 | 子架中部 | 插板區分為上、下兩層，上層插業務/功能接口板，下層插業務/功能板。插板區上層有15個槽位，下層有16個槽位 |
| 風扇插箱 | 子架下部 | 用于對設備進行強制風冷散熱。風扇插箱裝有3個獨立的風扇盒，每個風扇盒單獨和風扇背板（FMB）連接，維護方便 |
| 安裝支耳 | 子架后部（左、右各一） | 用于在機柜內固定子架 |

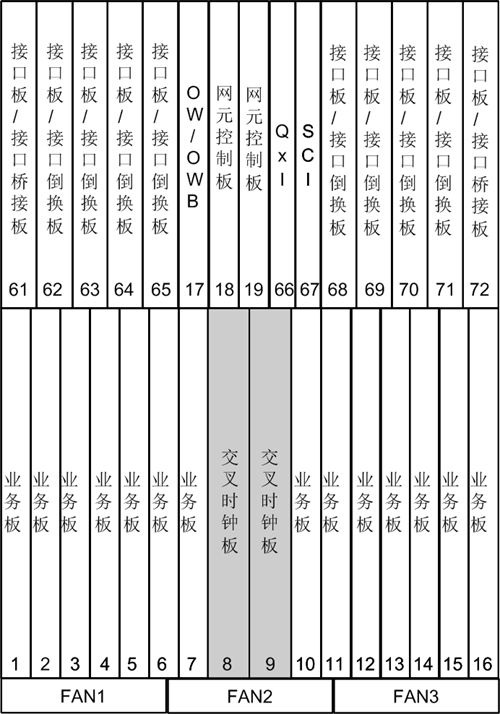

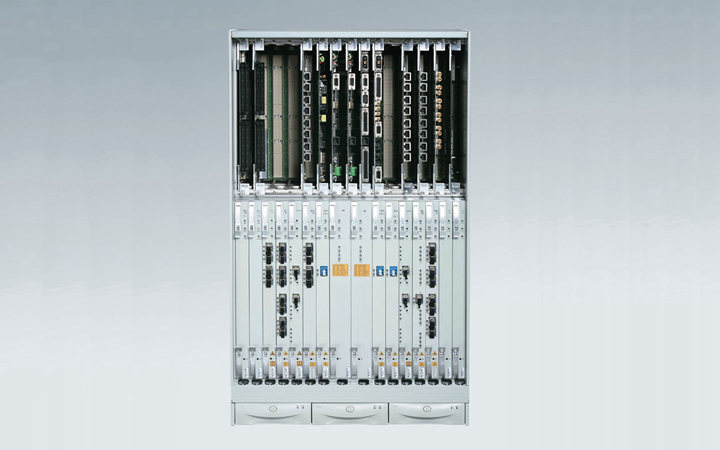

子架插板示意圖如圖2所示。
圖2 子架插板示意圖
單板類型
ZXMP S385各單板功能參見表2。
| 單板代號 | 單板名稱 | 功能簡介 |
|---|---|---|
| ANCP | 高級網元控制板 | 完成網元管理、ECC協議處理、ASON信令處理功能。 |
| NCP | 網元控制板 | 完成網元管理、ECC協議處理。 |
| ENCP | 增強型網元控制板 | 完成網元管理、ECC協議處理。 |
| OW | 公務板 | 完成公務電話功能。 |
| CSA | A型交叉時鐘板 | 完成業務交叉，支持40 Gbit/s（256×256 VC-4）空分交叉和5 Gbit/s（32×32 VC-4）時分交叉功能。 |
| CSE | E型交叉時鐘板 | 完成業務交叉，支持180 Gbit/s（1152×1152 VC-4）空分交叉和40 Gbit/s（256×256 VC-4）時分交叉功能。 |
| CSF | F型交叉時鐘板 | 完成業務交叉，支持240 Gbit/s（1536×1536 VC-4）空分交叉和40 Gbit/s（256×256 VC-4）時分交叉功能。 |
| CSC | C型交叉時鐘板 | 完成業務交叉，支持80 Gbit/s（512×512 VC-4）空分交叉和40 Gbit/s（256×256 VC-4）時分交叉功能。 |
| TCS128 | 時分交叉模塊（128×128） | 完成20 Gbit/s時分交叉功能。 |
| TCS256 | 時分交叉模塊（256×256） | 完成40 Gbit/s時分交叉功能。 |
| QxI | Qx接口板 | 提供系統接口。 給子架提供電源。 |
| SCIB | B型時鐘接口板（2 Mbit/s） | 提供2.048 Mbit/s外時鐘輸入/輸出接口。 |
| SCIH | H型時鐘接口板（2 MHz） | 提供2.048 MHz外時鐘輸入/輸出接口。 |
| OL64 | 1路STM-64光線路板 | 接入和處理1路STM-64光業務。 |
| OL64x2 | 2路STM-64光線路板 | 接入和處理2路STM-64光業務。 |
| OL64FEC | 1路STM-64 FEC光線路板 | 接入和處理1路STM-64光業務。 支持FEC功能。 |
| OL16*1 | 1路STM-16光線路板 | 接入和處理1路STM-16光業務。 |
| OL16x4 | 4路STM-16光線路板 | 接入和處理4路STM-16光業務。 |
| OL16x8 | 8路STM-16光線路板 | 接入和處理8路STM-16光業務。 |
| OL4x2 | 2路STM-4光線路板 | 接入和處理2路STM-4光業務。 |
| OL4x4 | 4路STM-4光線路板 | 接入和處理4路STM-4光業務。 |
| OL1x8 | 8路STM-1光線路板 | 接入和處理8路STM-1光業務。 |
| OL1x4 | 4路STM-1光線路板 | 接入和處理4路STM-1光業務。 |
| OEL1x16 | 16路STM-1光/電處理板 | 處理16路STM-1光/電業務。 提供前8路STM-1光/電接口，后8路STM-1光/電接口由OEIS1x8板提供。 |
| OEIS1x8 | 8路STM-1光/電接口板 | 提供8路STM-1光接口或電接口，支持光電接口混插。 |
| LP1x8 | 8路STM-1線路處理板 | 處理8路STM-1業務。 |
| OIS1x8 | 8路STM-1光接口板 | 提供8路STM-1光接口。 |
| ESS1x8 | 8路STM-1電接口倒換板 | 為LP1x8板提供8路STM-1電接口。 |
| EP3x6 | 6路E3/T3電處理板 | 處理6路E3/T3電業務。 |
| ESE3x6 | 6路E3/T3電接口倒換板 | 提供6路E3或T3物理電接口。 單板保護時，完成工作板E3/T3信號與保護板E3/T3信號之間的切換。 |
| BIE3 | STM-1e/E3/T3/FE接口橋接板 | 在E3/T3/FE/STM-1電信號1:N單板支路保護時使用，完成工作板電信號到保護板的分配和轉接。 |
| EPE1x63 | 63路E1電處理板 | 處理63路E1電業務。 接口可為75 Ω或120 Ω。 |
| EPT1x63 | 63路T1電處理板 | 處理63路T1電業務。 |
| EPE1Fx63 | 63路E1/T1成幀電處理板 | 處理63路E1/T1電業務，支持成幀功能。 |
| EIE1x63 | 63路E1電接口板 | 提供63路E1電接口。 接口為75 Ω。 |
| EIT1x63 | 63路E1/T1電接口板 | 提供63路E1/T1電接口。 E1接口為120 Ω，T1接口為100 Ω。 |
| EPE1Zx63 | 63路E1電處理板 | 處理63路E1電業務。 接口可為75 Ω或120 Ω。 支持63路再定時。 |
| ESE1x63 | 63路E1電接口倒換板 | 提供63路E1電接口。 E1接口為75 Ω。 |
| EST1x63 | 63路E1/T1電接口倒換板 | 提供63路E1/T1電接口。 E1接口為120 Ω，T1接口為100 Ω。 只在E1/T1電信號1:N（N≤9）單板支路保護時使用。 |
| BIE1 | E1/T1電接口橋接板 | 在E1/T1電信號1:N單板支路保護時使用，完成工作板電信號到保護板的分配和轉接。 |
| ESFEx8 | 以太網電接口倒換板 | 提供8路FE電接口。 當需要實現1:N（N≤4）單板保護時，ESFEx8板與BIE3板配合實現FE電業務的1:N（N≤4）單板保護，完成工作板與保護板的FE信號之間的切換。 |
| TGE2B | 雙路透傳千兆以太網板 | 接入和處理2路透傳以太網GE光業務。 |
| SECx48 | 增強型智能以太網處理板 | 接入和處理1路GE業務，以及處理8路FE業務，支持光電接口混插。 SEC板提供FE電接口時，使用ESFEx8板提供接口；SEC板提供FE光接口，使用OIS1x8板提供接口。 支持FE電業務的1:N（N≤4）保護。 可實現48:1的匯聚比。 支持二層交換功能。 |
| SECx24 | 增強型智能以太網處理板 | 接入和處理1路GE業務，以及處理8路FE業務，支持光電接口混插。 SEC板提供FE電接口時，使用ESFEx8板提供接口；SEC板提供FE光接口，使用OIS1x8板提供接口。 支持FE電業務的1:N（N≤4）保護。 可實現24:1的匯聚比。 支持二層交換功能。 |
| SEE | 增強型智能以太網處理板-E型 | 接入和處理2路GE業務，以及處理8路FE業務，支持光電接口混插。 SEE板提供FE電接口時，使用ESFEx8板提供接口；SEE板提供FE光接口、或同時提供FE光/電接口時，使用OEIFEx8板提供接口。 支持FE電業務的1:N（N≤4）保護。 支持二層交換功能。 |
| OEIFEx8 | 8路快速以太網光電接口板 | 提供8路FE光/電接口，支持光電接口混插。 |
| TGSAx8 | 8路透傳GE和SAN接口處理板 | 接入和處理8路透傳GE或SAN業務。 |
| OA | 光放大板 | 實現光信號放大功能。 |
技術指標
ZXMP S385子架的技術指標參見表3。
| 技術指標 | 說明 |
|---|---|
| 交叉容量 | 高階360G/240G/120G；低階40G |
| 業務槽位數 | 14 |
| 業務接口 | E1/T1/E3/T3,STM-1/4/16/64,STM-64 FEC,10GE/GE/FE,SAN接口 |
| 主要功能特性 | 保護機制：保護交叉&時鐘單元，網元控制板，電源板和時鐘接口板1+1保護；ASON保護；邏輯子網保護；電接口TPS保護；RPR保護；DNI保護；SNCP保護； 先進設計：槽位插板無對偶限制，更靈活；業界獨創的業務跨環技術、支持組播、一板多用的設計; |
| 尺寸（高*寬*深）mm | 888.2mm(高)×482.6mm(寬)×270mm(深) |
| 電源 | -48V/60V DC |
| 最大功耗 | 720W |
| 工作環境 | 環境溫度0 ℃～+45 ℃，相對濕度5%～95% |
