SSN3PSXCSA（簡稱PSXCSA）超級雙平面交叉時鐘板，在華為OSN3500光端機系統中提供業務調度、時鐘輸入輸出等功能。華為PSXCSA單板由高階交叉矩陣、低階交叉矩陣、分組交叉矩陣、通信與控制模塊、時鐘模塊和電源模塊構成。
華為SSN3PSXCSA為超級交叉時鐘板，支持交叉時鐘板向系統中其他單板提供定時信息，實現各種業務的匯聚和調度，完成同系統內其他單板的通信和對其他單板的配置管理等功能。華為PSXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。
功能和特性
PSXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。
交叉連接單元
PSXCSA單板的交叉連接單元功能和特性如表1所示。
| 功能和特性 | 描述 | |
|---|---|---|
| 基本功能 | 交叉能力 | |
| 高階交叉能力（Gbit/s） | ||
| 低階交叉能力（Gbit/s） | ||
| 分組交換能力（Gbit/s） | ||
| 接入能力 | TDM模式（Gbit/s） | |
| 分組模式（Gbit/s） | ||
| 業務處理 |
| |
| 保護方式 | 支持單板1+1熱備份，保護方式默認為非恢復式。 | |
| 維護特性 | 支持單板熱插拔。 | |
| 其他 | 支持交叉時鐘板和設備工作溫度查詢和上報功能。 | |
時鐘單元
PSXCSA單板的時鐘單元功能和特性如表2所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 提供標準的系統同步時鐘。 |
| 其他功能 |
|
| 輸入輸出 |
通過AUX單板：
|
面板
PSXCSA單板的面板上有單板指示燈和條形碼等。
面板圖

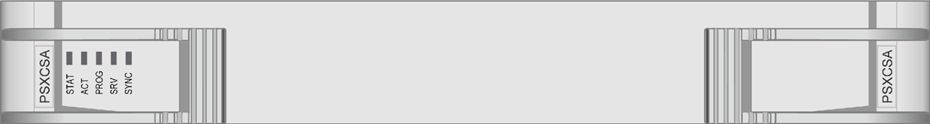

PSXCSA單板的面板圖如圖1所示。
指示燈
指示燈的具體含義請參見單板告警指示燈說明。
接口
PSXCSA單板的面板上無接口，單板的2048kHz、2048kbit/s外時鐘接口由AUX單板提供。AUX單板提供2路接口阻抗為120Ω/7Ω的BITS時鐘接口，詳細說明請參見“AUX”的接口說明。
技術指標
PSXCSA單板指標包含機械指標和功耗。
機械指標
N2PSXCSA單板的機械指標如下：
N3PSXCSA單板的機械指標如下：
功耗
N2PSXCSA單板在常溫（25C）條件下的最大功耗為80W。
N3PSXCSA單板在常溫（25C）條件下的最大功耗為80W。
