SSN1SF16（簡稱SF16）STM-16光接口板，支持接收和發送1路STM-16（帶外FEC，2.666Gbit/s）光信號、開銷處理等功能和特性。華為SF16單板由光電轉換模塊、SDH開銷處理模塊、邏輯控制模塊和電源模塊組成。
華為SSN1SF16光接口板屬于SDH線路單板，可用在OptiX OSN2500/OSN3500/OSN1500系列設備上實現1路STM-16光信號的接收和發送。通過本單板，華為SF16將接收到的光信號經O/E轉換后送往交叉?zhèn)?，同時交叉?zhèn)鹊碾娦盘?hào)經E/O轉換后發送出去。SDH光板可以在系統中組成環形網或鏈形網。
功能和特性
SF16單板支持接收和發送1路STM-16（帶外FEC，2.666Gbit/s）光信號、開銷處理等功能和特性。
SF16單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 |
|
| 光接口規格 |
|
| 光模塊規格 |
|
| 業務處理 |
|
| 開銷處理 |
|
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 |
| REG規格 | 不支持 |
| 保護方式 |
|
| 維護特性 |
|
面板
SF16單板的面板上有單板指示燈、接口、條形碼和激光安全等級標簽。
面板圖

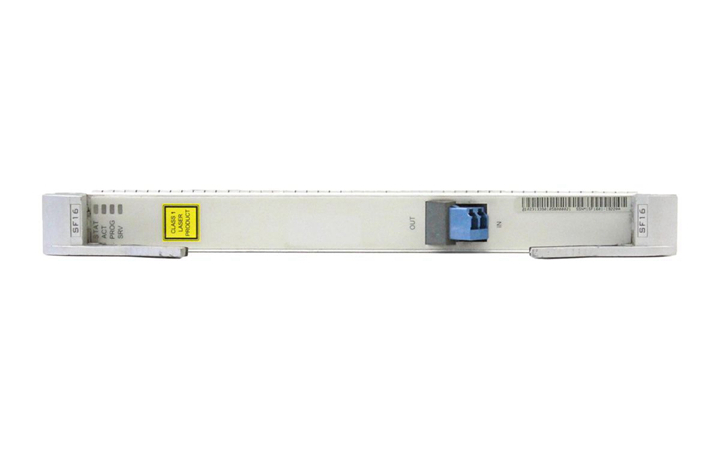

SF16單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
SF16單板的面板上共有1個光接口，各接口類型和用途如表2所示。
SF16采用不可插拔光模塊。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN | LC | 接收光信號 |
| OUT | LC | 發送光信號 |
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。SF16的單板特性碼用于描述光接口的類型。
SF16的單板特性碼與光接口類型之間的關系如表3所示。
| 單板 | 特性碼 | 光接口類型 |
|---|---|---|
| SSN1SF1600 | 00 | 彩色光接口 |
| SSN1SF1601 | 01 | Ue-16.2c/Ue-16.2d/Ue-16.2f |
| SSN1SF1603 | 03 | Ue-16.2c/Ue-16.2d/Ue-16.2f |
技術指標
SF16單板指標包含光接口指標、激光安全等級、機械指標和功耗。
接口指標
SF16單板的光接口指標如表4所示。
| 類型 | 描述 |
|---|---|
| Ue-16.2c | Ue-16.2c雙纖雙向光接口 |
| Ue-16.2d | Ue-16.2d雙纖雙向光接口 |
| Ue-16.2f | Ue-16.2f雙纖雙向光接口 |
| 640km DWDM | 640km DWDM STM-16光接口(FEC) |
激光安全等級
單板激光安全等級為CLASS 1，單板光口最大輸出光功率低于10dBm（10mW）。
機械指標
SF16板的機械指標如下：
功耗
SF16板在常溫（25C）條件下的最大功耗為26W。
