SSN1SF16E（簡稱SF16E）STM-16光接口板，支持接收和發送1路STM-16（帶外EFEC，2.666Gbit/s）光信號、開銷處理等功能和特性。華為SF16E單板由光電轉換模塊、EFEC處理模塊、SDH開銷處理模塊和電源模塊組成。
華為SSN1SF16E光接口板屬于SDH線路單板，可用在OptiX OSN2500/OSN3500/OSN1500/OSN7500系列設備上實現1路STM-16光信號的接收和發送。配合BPA/OBU1/OBU2/RPC01/RPC02單板實現超長距傳輸。根據SF16E單板組網應用，可以組成4種典型應用場景。
應用1：SF16E配合OBU1/OBU2、RPC02和PA可實現最大72dB的跨距傳輸。
應用2：SF16E配合OBU1/OBU2和PA可實現最大67dB的跨距傳輸。
應用3：SF16E配合BA、RPC01、RPC02和PA可實現最大75dB的跨距傳輸。
應用4：SF16E配合BA、PA可實現最大61dB的跨距傳輸。
功能和特性
SF16E單板支持接收和發送1路STM-16（帶外EFEC，2.666Gbit/s）光信號、開銷處理等功能和特性。
SF16E單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 |
|
| 光接口規格 |
|
| 光模塊規格 |
|
| 業務處理 |
|
| 開銷處理 |
|
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 |
| REG規格 | 支持 |
| 保護方式 |
|
| 維護特性 |
|
面板
SF16E單板的面板上有單板指示燈、接口、條形碼和激光安全等級標簽。

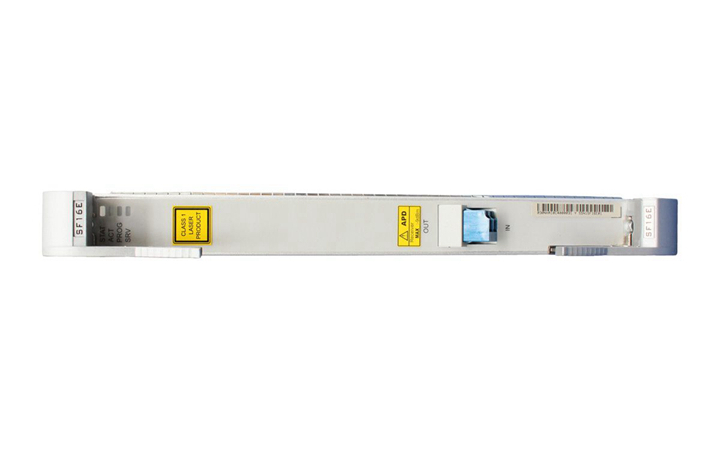

面板圖
SF16E單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
SF16E單板的面板上共有1個光接口，各接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN | LC | 接收光信號 |
| OUT | LC | 發送光信號 |
技術指標
SF16E單板指標包含光接口指標、激光安全等級、機械指標和功耗。
光接口指標
SF16E單板支持固定彩光接口，光接口指標如表3所示。
| 項目 | 指標值 |
|---|---|
| DWDM | |
| 標稱比特率 | 2666057.143kbit/s |
| 光接口類型 | 單模LC |
| 傳輸距離 | 120 |
| 發送光功率范圍（dBm） | 0～4 |
| 中心頻率（THz） | 193.4 |
| 中心頻率偏移（GHz） | ±10 |
| 光接收靈敏度（dBm） | -28 |
| 最小過載點（dBm） | -8 |
| 通道最大允許色散（ps/nm） | 2400 |
| 最小消光比（dB） | 8.2 |
| 最大-20dB譜寬 | 0.3 |
| 最小邊模抑制比（dB） | 30 |
激光安全等級
單板激光安全等級為CLASS 1，單板光口最大輸出光功率低于10dBm（10mW）。
機械指標
SF16E單板的機械指標如下：
功耗
SF16E單板在常溫（25C）條件下的最大功耗為26W。
