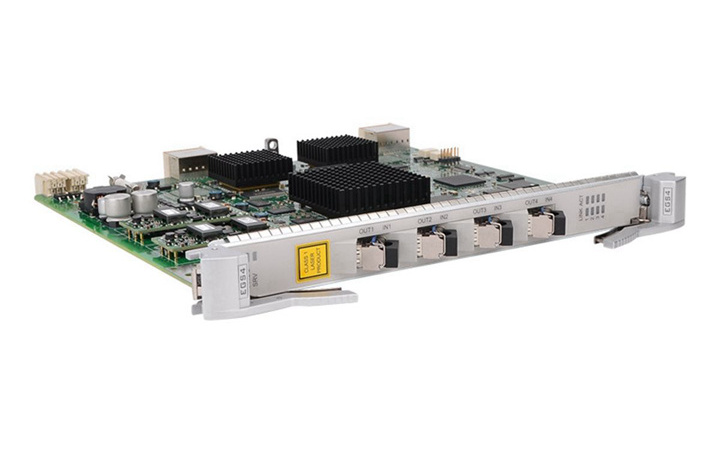

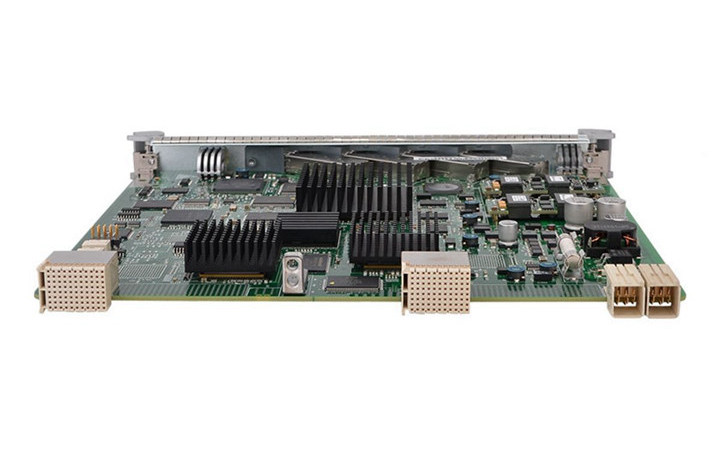

SSN4EGS4（簡稱EGS4）四路交換式千兆以太網處理板，主要用于解決以太業務接入、帶寬管理和以太業務二層交換等電信應用領域。華為EGS4單板由以太網接入模塊、網絡處理模塊、映射模塊、接口轉換模塊、邏輯控制模塊、時鐘模塊和電源模塊組成。
華為SSN4EGS4單板是以太網交換處理板，可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列設備上實現以太網的接入、匯聚，以太網數據的二層交換、端口的隔離、流分類、數據流量控制、VLAN的管理、優先級配置等數據特性、以及數據的封裝/解封裝、虛級聯、SDH的映射/解映射等功能。華為EGS4同時可以與寬帶接入設備及數通設備對接，提供全網的解決方案。支持二層交換、鏈路聚合、組播等功能和特性。
功能和特性
EGS4單板支持二層交換、鏈路聚合、組播等功能和特性。
EGS4單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 處理4路GE業務。 | ||
| 接口類型 |
| ||
| 配合出線板 | 采用面板直接出線。 | ||
| 接口特性 | 工作模式 | GE電口（N1EGS4）：支持自協商、1000M全雙工。 GE電口（N4EGS4）：支持自協商、1000M全雙工、100M全雙工、10M全雙工。 GE光口：支持自協商、1000M全雙工。 說明： 僅N1EGS4和N4EGS4支持GE電口。 | |
| 端口流量控制方式 | 自協商 | 支持 | |
| 非自協商 | 支持 | ||
| 端口狀態查詢/配置 | 支持 | ||
| 接口類型查詢 | 支持 | ||
| 光功率門限值的設定 | 不支持 | ||
| 可插拔光模塊 | 支持SFP可插拔光模塊 | ||
| 業務類型 | EPL | 支持基于PORT的透明傳送。 | |
| EVPL |
| ||
| EPLAN |
說明： EGS4支持SVL和IVL網橋?qū)W習模式，單板上所有網橋的學習模式必須相同。 | ||
| EVPLAN |
說明： EGS4支持SVL和IVL網橋?qū)W習模式，單板上所有網橋的學習模式必須相同。 | ||
| 業務規格 | 以太網數據幀格式 | IEEE 802.3 | 支持 |
| Ethernet II | 支持 | ||
| IEEE 802.1 q/p | 支持 | ||
| 幀長范圍 | N1EGS4/N3EGS4：支持1518Byte～9216Byte報文長度設置，支持最大不超過9216Byte的Jumbo幀。 N4EGS4：支持1518Byte～9600Byte報文長度設置，支持最大不超過9600Byte的Jumbo幀。 | ||
| 映射方式 | VC-12、VC-3、VC-4、VC-12-Xv（X≤64（N1EGS4/N3EGS4））、VC-12-Xv（X≤63（N4EGS4））、VC-3-Xv（X≤24）、VC-4-Xv（X≤8） | ||
| 封裝格式 | HDLC | 支持 | |
| LAPS | 支持 | ||
| GFP-F | 支持 | ||
| MPLS技術 | 不支持 | ||
| VLAN技術 | 支持4094個VLAN標簽，VLAN技術滿足IEEE 802.1q/p標準。 | ||
| 最大上行帶寬 | 2.5Gbit/s | ||
| 最大綁定帶寬 |
| ||
| VCTRUNK規格 | 數量：64 配置特點：
| ||
| 保護方式 | TPS | 不支持 | |
| BPS | 支持 | ||
| PPS |
支持 說明： 當單板接口類型為GE電接口時，不支持創建PPS。 | ||
| DLAG | 支持 | ||
| LAG | 支持手工鏈路聚合和靜態鏈路聚合。 支持負載分擔和非負載分擔。 滿足IEEE 802.3ad和IEEE 802.1AX標準。 | ||
| LCAS | 支持，可以實現帶寬的動態增加、動態減少和保護功能，滿足ITU-T G.7042標準。 | ||
| LPT |
支持點到點LPT和點到多點LPT，滿足華為公司內部協議標準。 說明： 對于點到多點LPT，N4EGS4倒換模式支持嚴格模式和非嚴格模式。 | ||
| STP/RSTP | 支持快速生成樹協議，滿足IEEE 802.1w標準。 | ||
| MSTP | N1EGS4支持 | ||
| 同步 | 同步以太 | 不支持 | |
| 1588v2 | 不支持 | ||
| 維護特性 | ETH OAM |
| |
| 測試幀 | 支持GFP承載方式下的測試幀。 | ||
| 響應Ping功能 | 不支持 | ||
| 端口鏡像 | N4EGS4支持入端口的鏡像。 | ||
| 環回能力 | 以太網端口PHY層 | 支持內環回 | |
| 以太網端口MAC層 | 不支持 | ||
| VC-4級別 | 不支持 | ||
| VC-3級別 | 不支持 | ||
| VC-12級別 | 不支持 | ||
| RMON | 支持以太端口和VCTRUNK口的以太網性能監測RMON。 | ||
| 軟復位 | 支持軟復位，軟復位不影響業務。 | ||
| 硬復位 | 支持 | ||
| 熱插拔 | 支持 | ||
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | ||
| QoS |
| ||
| IGMP Snooping | 協議使能 | 支持 | |
| 端口老化時間 | 支持 | ||
| 快速離開 | N4EGS4支持 | ||
| 未知組播報文丟棄 | N4EGS4支持 | ||
| 靜態組播表項 | 不支持 | ||
| Hub/Spoke | 支持 | ||
| 流量控制 |
支持基于端口的IEEE 802.3x控制。 說明： 僅EPL業務支持端口流量控制。 | ||
| 流量監控 | N4EGS4支持基于端口和VCTRUNK的流量監控。 | ||
面板
EGS4單板的面板上有單板指示燈、接口、條形碼和激光安全等級標簽。
面板圖

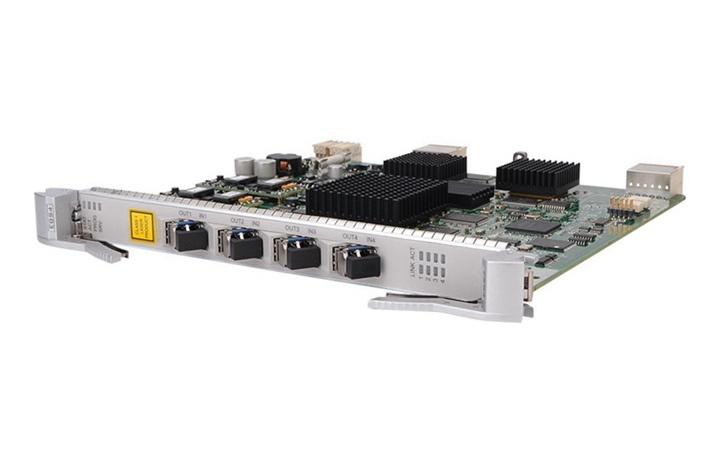

N1EGS4/N3EGS4/N4EGS4（插光接口）單板面板外觀圖如圖1所示。
N1EGS4/N4EGS4單板還可以插GE電接口模塊。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
N1EGS4/N3EGS4/N4EGS4單板面板上共有4個GE光接口，各接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN1/OUT1 | LC（可插拔） | 接收和發送1000BASE-SX/LX/ZX/VX信號。 |
| IN2/OUT2 | LC（可插拔） | 接收和發送1000BASE-SX/LX/ZX/VX信號。 |
| IN3/OUT3 | LC（可插拔） | 接收和發送1000BASE-SX/LX/ZX/VX信號。 |
| IN4/OUT4 | LC（可插拔） | 接收和發送1000BASE-SX/LX/ZX/VX信號。 |
N1EGS4/N4EGS4單板的四個GE電接口的類型和用途相同，如表3所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN1/OUT1 | RJ-45（可插拔） | 接收和發送1000BASE-T信號。 |
| IN2/OUT2 | RJ-45（可插拔） | 接收和發送1000BASE-T信號。 |
| IN3/OUT3 | RJ-45（可插拔） | 接收和發送1000BASE-T信號。 |
| IN4/OUT4 | RJ-45（可插拔） | 接收和發送1000BASE-T信號。 |
單板特性碼即單板條形碼中位于單板名稱后面的編碼。EGS4的單板特性碼用于描述單板接口類型。
EGS4的單板特性碼與接口類型之間的關系如表4所示。
| 單板 | 特性碼 | 接口類型 |
|---|---|---|
| SSN1EGS410、SSN3EGS410、SSN4EGS410 | 10 | 1000BASE-SX（0.5km） |
| SSN1EGS411、SSN3EGS411、SSN4EGS411 | 11 | 1000BASE-LX（10km） |
| SSN1EGS412、SSN3EGS412、SSN4EGS412 | 12 | 1000BASE-VX（40km） |
| SSN1EGS413、SSN3EGS413、SSN4EGS413 | 13 | 1000BASE-ZX（80km） |
| SSN1EGS414、SSN4EGS414 | 14 | 1000BASE-T（100m） |
技術指標
EGS4單板指標包含光接口指標、電接口指標、激光安全等級、以太網性能指標、機械指標和功耗。
接口指標
EGS4單板的接口指標如表5所示。
| 類型 | 描述 |
|---|---|
| 1000BASE-ZX | 80km GE雙纖雙向光接口 |
| 1000BASE-VX | 40km GE雙纖雙向光接口 |
| 1000BASE-LX | 10km GE雙纖雙向光接口 |
| 1000BASE-SX | 0.5km GE雙纖雙向光接口 |
| GE電接口 | GE電接口 |
只有N1和N4版本的EGS4單板支持GE電接口。
激光安全等級
單板激光安全等級為CLASS 1，單板光口最大輸出光功率低于10dBm（10mW）。
機械指標
EGS4板的機械指標如下：
功耗
N1EGS4/N3EGS4單板在常溫（25C）條件下最大功耗為70W。
N4EGS4單板在常溫（25C）條件下最大功耗為34W。
