華為NE40E-X3多業務路由器（簡稱NE40E-X3）應用于企業廣域網核心節點、大型企業接入節點、園區互聯與匯聚節點和各種大型IDC網絡出口。NE40E-X3產品成熟穩定，廣泛部署于電力、交通、政府、廣電、金融等各行業。
HUAWEI NetEngine40E路由器（簡稱NE40E）是華為公司推出的高端網絡產品，主要應用在各種大型IP網絡的邊緣位置，IP骨干網、IP承載網以及IP城域網，與NE5000E核心路由器、CX600城域業務平臺、ME60等產品配合組網，形成結構完整、層次清晰的IP網絡解決方案。
NE40E的操作系統采用功能強大的通用路由平臺VRP（Versatile Routing Platform），具有業務豐富、超大容量、高性能和高可靠性的特點。
外觀

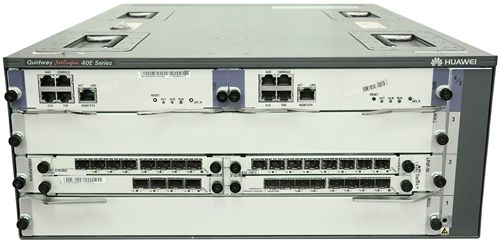

圖1 NE40E-X3外觀（DC）
圖2 NE40E-X3外觀（AC）
組成結構

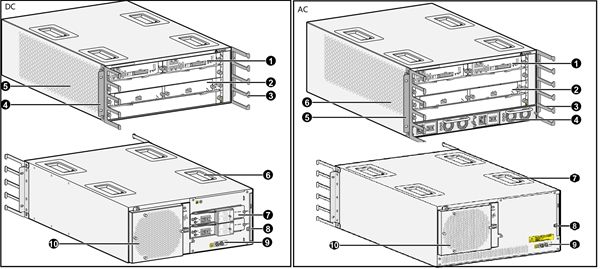

圖3 NE40E-X3組成結構
1. 主控板 | 2. LPU | 3. 走線架 | 4. 掛耳 |
5. 進風口 | 6. 把手 | 7. 直流電源模塊 | 8. 防塵網 |
9. 接地端子 | 10. 風扇 | - | - |
1. 主控板 | 2. LPU | 3. 走線架 | 4. 交流電源模塊 |
5. 掛耳 | 6. 進風口 | 7. 把手 | 8. 防塵網 |
9. 接地端子 | 10. 風扇 | - | - |
槽位分布

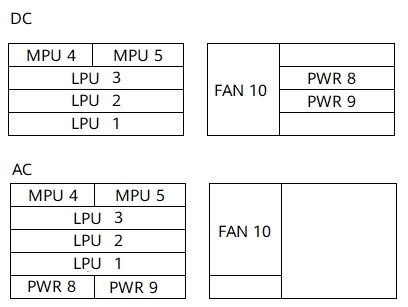

圖4 NE40E-X3槽位分布
| 槽位類型 | 槽位編號 | 插槽方向 | 備注 |
|---|---|---|---|
| LPU | 1-3 | 單板頂部向上 | 插接LPU板。 |
| MPU | 4,5 | 單板頂部向上 | 插接MPU板。 |
| PWR | 8,9 | 單板頂部向上 | 插接電源模塊。 |
| FAN | 10 | 單板頂部向上 | 插接風扇模塊。 |
說明：
6槽位和7槽位為預留槽位。
技術指標
| 項目 | 描述 |
|---|---|
| 安裝機柜標準 | 可安裝在19"標準800mm深機柜中，默認安裝華為2.2米高N68E機柜 |
| 尺寸（寬 x 深 x 高，不含包材） [mm] | 442 mm x 650 mm x 220 mm |
| 機箱高度 [U] | 5 U |
| 重量（一體化機箱，不含包材） [kg] | 25 kg |
| 重量（滿配，不含包材） [kg] | 52 kg |
| 典型功耗 [W] | 950 W（LPUF-51滿配） 1070 W（LPUF-120滿配） 1386 W（LPUF-241滿配） |
| 典型散熱值 [BTU/hour] | 3082.2 BTU/hour（LPUF-51滿配） 3471.5 BTU/hour（LPUF-120滿配） 4496.8 BTU/hour（LPUF-241滿配） |
| MTBF [year] | 27.44year |
| MTTR [hour] | 0.5hour |
| 可用度 | 0.99999792 |
| 供電制式 | AC內置 |
| 電源框最大輸入路數 | (1路/PEM)*2個PEM=2路 |
| 額定輸入電壓 [V] | 200V~240V |
| 輸入電壓范圍 [V] | 180V～264V |
| 最大輸入電流 [A] | 12A/單模塊 |
| 最大輸入線徑 [mm2] | 標配C19電纜 |
| 前級空開/熔絲 [A] | 16 A |
| 常溫噪聲（聲功率） [dB(A)] | 滿足ETSI標準(<72dBA @ 23 °C) |
| 總槽位數 | 5 |
| 業務板槽位數 | 3 |
| 交換容量 | 1.08 Tbps |
| 主控板冗余 | 1:1 |
| 電源冗余 | 1+1 |
| 風扇冗余 | 短期40度單風扇失效(AC/DC均含一個風扇框，2個風扇) |
| 長期工作環境溫度 [°C] | 0°C～45°C |
| 短期工作環境溫度 [°C] | -5°C～55°C |
| 工作環境溫度變化限制 [°C] | ≤ 30 °C/hour |
| 存儲溫度 [°C] | -40°C～70°C |
| 長期工作環境相對濕度 [RH] | 5% RH～ 85% RH, 非凝露 |
| 短期工作環境相對濕度 [RH] | 5% RH ～ 95% RH, 非凝露 |
| 存儲相對濕度 [RH] | 5% RH ～ 95% RH, 非凝露 |
| 長期工作海拔高度 [m] | ≤4000m（當海拔高度在1800m～4000m之間時，每升高220m，設備運行溫度降低1℃） |
| 存儲海拔高度 [m] | 小于5000米 |
