華為NE40E-X8多業務路由器（簡稱NE40E-X8）是華為公司推出的高端網絡產品，主要應用在IP骨干網、IP城域網以及其他各種大型IP網絡的邊緣位置，與核心路由器NE5000E產品配合組網，形成結構完整、層次清晰的IP網絡解決方案。
HUAWEI NetEngine40E 路由器（以下簡稱NE40E）是華為公司推出的高端網絡產品，主要應用在IP骨干網、IP城域網以及其他各種大型IP網絡的邊緣位置，與核心路由器產品配合組網，形成結構完整、層次清晰的IP網絡解決方案。
NE40E基于分布式的硬件轉發和無阻塞交換技術，操作系統采用功能強大的通用路由平臺VRP（Versatile Routing Platform）。
NE40E有以下特點：
具備電信級可靠性、良好的線速轉發性能，優異的擴展能力，完善的QoS機制和強大的業務處理能力；
具有強大的匯聚接入能力，憑借豐富的特性支持，可以靈活部署L2VPN、L3VPN、組播、組播VPN、MPLS TE、QoS等功能，實現業務的可靠承載；
全面支持IPv6，可以實現IPv4到IPv6的平滑過渡。
因此，NE40E可以靈活應用在IP/MPLS網絡的邊緣、核心，可以簡化網絡結構，提供豐富的業務類型和可靠的服務質量，是IP/MPLS承載網向?qū)拵Щ?、安全化、業務化、智能化發展的重要源動力。
NE40E系列中的NE40E-X16、NE40E-X16A、NE40E-X8、NE40E-X8A、NE40E-X3、NE40E-X3A，可以滿足不同規模的網絡組網需求。
外觀

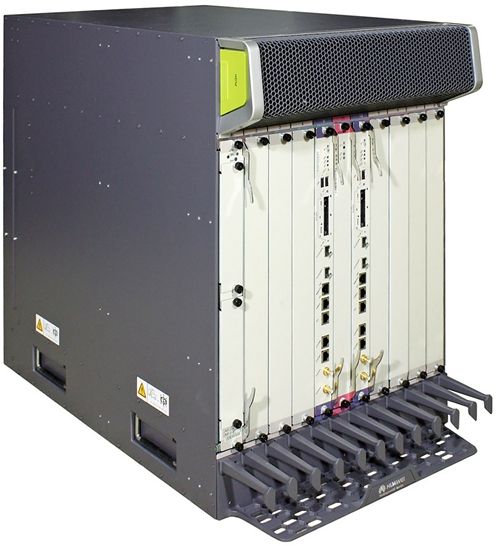

圖1 NE40E-X8外觀
組成結構

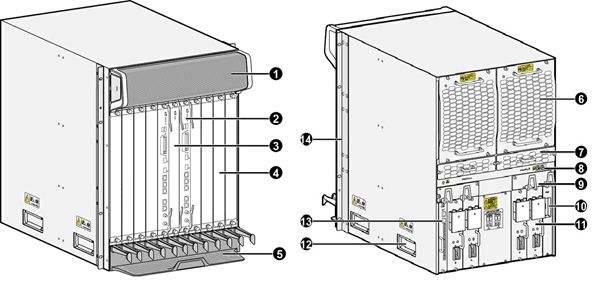

圖2 NE40E-X8組成結構
1. 進風口 | 2. SRU | 3. SFU | 4. LPU |
5. 走線架 | 6. 風扇 | 7. 假面板 | 8. 接地端子 |
9. 后走線架 | 10. 電源管理接口 | 11. 直流電源模塊 | 12. 把手 |
13. 集中監控模塊（可選） | 14. 掛耳 | - | - |
槽位分布

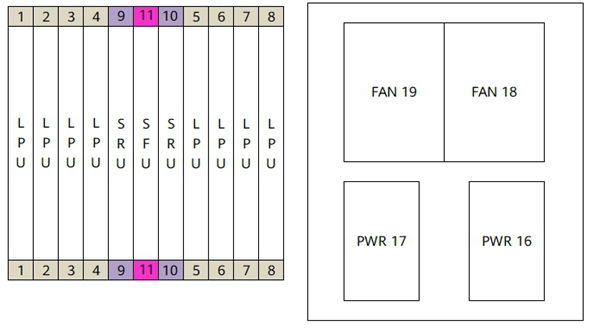

圖3 NE40E-X8槽位分布
| 槽位類型 | 槽位編號 | 插槽方向 | 備注 |
|---|---|---|---|
| LPU | 1-8 | 單板右側朝上 | 插接LPU板。 |
| SRU | 9,10 | 單板右側朝上 | 插接SRU板。 |
| SFU | 11 | 單板右側朝上 | 插接SFU板。 |
| PWR | 16,17 | 單板頂部向上 | 插接電源模塊。 |
| FAN | 18,19 | 單板頂部向上 | 插接風扇模塊。 |
說明：
12槽位網板、14槽位時鐘板集成在9號槽位上，13槽位網板、15槽位時鐘板集成在10號槽位上。
技術指標
| 項目 | 描述 |
|---|---|
| 安裝機柜標準 | 可安裝在19"標準800mm深機柜中，默認安裝華為2.2米高N68E機柜 |
| 尺寸（寬 x 深 x 高，不含包材） [mm] | 442 mm x 650 mm x 620 mm(機箱主體尺寸) 442 mm x 770 mm x 620 mm(包括機箱前后的裝飾件、走線架等) |
| 機箱高度 [U] | 14 U |
| 重量（一體化機箱，不含包材） [kg] | 43.2 kg |
| 重量（滿配，不含包材） [kg] | 136 kg |
| 典型功耗 [W] | 3220 W（LPUF-240滿配） |
| 典型散熱值 [BTU/hour] | 10447 BTU/hour（LPUF-240滿配） |
| MTBF [year] | 21.91year |
| MTTR [hour] | 0.5hour |
| 可用度 | 0.999997395 |
| 供電制式 | DC內置 |
| 電源框最大輸入路數 | (1路/PEM)*4個PEM=4路 |
| 額定輸入電壓 [V] | -48V/-60V |
| 輸入電壓范圍 [V] | -38.4V～-72V |
| 最大輸入電流 [A] | 70A/模塊 |
| 最大輸入線徑 [mm2] | 35 mm2/單路 |
| 前級空開/熔絲 [A] | 70 A |
| 常溫噪聲（聲功率） [dB(A)] | 滿足NEBS標準(<78dBA @ 27 °C) |
| 總槽位數 | 11 |
| 業務板槽位數 | 8 |
| 交換容量 | 7.08 Tbps (LPUF-240/LPUI-240) |
| 主控板冗余 | 1:1 |
| 交換板冗余 | 2+1 |
| 電源冗余 | 2+2 |
| 風扇冗余 | 2個風扇框 短期40度單風扇框失效 |
| 長期工作環境溫度 [°C] | 0°C～45°C |
| 短期工作環境溫度 [°C] | -5°C～55°C |
| 工作環境溫度變化限制 [°C] | ≤ 30 °C/hour |
| 存儲溫度 [°C] | -40°C～70°C |
| 長期工作環境相對濕度 [RH] | 5% RH～ 85% RH, 非凝露 |
| 短期工作環境相對濕度 [RH] | 5% RH ～ 95% RH, 非凝露 |
| 存儲相對濕度 [RH] | 5% RH ～ 95% RH, 非凝露 |
| 長期工作海拔高度 [m] | ≤4000m（當海拔高度在1800m～4000m之間時，每升高220m，設備運行溫度降低1℃） |
| 存儲海拔高度 [m] | 小于5000米 |
