OptiX OSN1800V（簡稱OSN1800V）為5U分組增強型，采用盒式設計，集成度高，所有類型單板均在機盒正面插拔。華為OSN1800V最多提供20個單板槽位，具有較大的業務接入容量，能夠?qū)崿F(xiàn)電層信號業務匯聚節點的調度，增強網絡靈活性。
OSN1800V支持任意業務接入，5U設備超高集成度，單子架支持最大700G OTN容量、700G分組容量、280G SDH高階和40G SDH低階容量，支持統一線路單板，支持OTN/SDH/PKT不同業務平面調度后的業務無縫共享線路傳輸帶寬。定位城域邊緣節點，滿足業務接入、匯聚組網，支持1.5M～100G速率全業務統一傳輸。
華為OSN1800V支持19英寸機柜和ETSI機柜，支持AC/DC供電，易布放，環境適用性強。符合ITU-T G.709建議的OTN帶內管理。提供設備級保護：電源保護、風扇冗余、主控交叉時鐘板1+1保護。統一傳送平臺，易于網絡擴展和演進。統一管理，故障定位簡單。
結構
OSN1800V機盒支持直流機盒和交流機盒。直流機盒使用直流電源單板PIU，交流機盒使用交流電源單板APIU。交流機盒中，APIU占據兩個槽位。
說明：
PIU單板和APIU單板不能在一個機盒中同時接入。直流機盒中僅使用PIU單板供電，交流機盒中僅使用APIU單板供電。

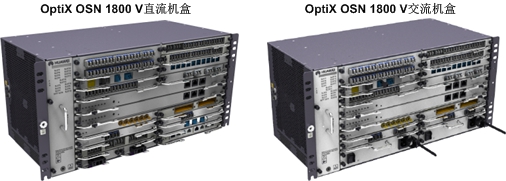

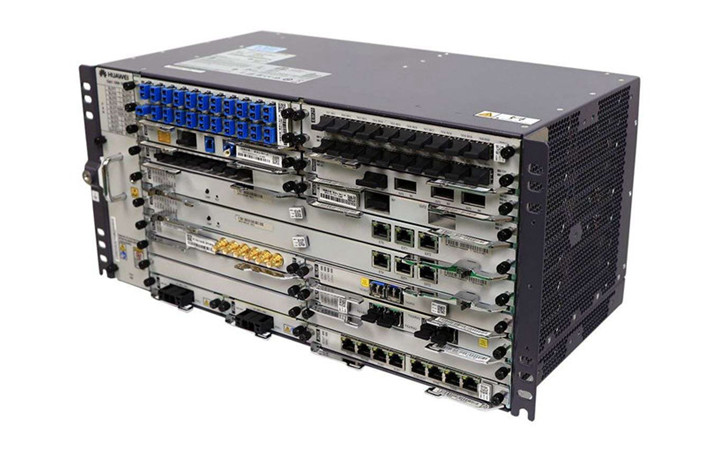

OptiX OSN1800V增強型機盒外形如圖1、圖2所示。

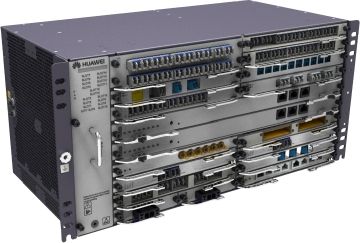

圖1 OptiX OSN1800V機盒斜視圖（直流機盒）

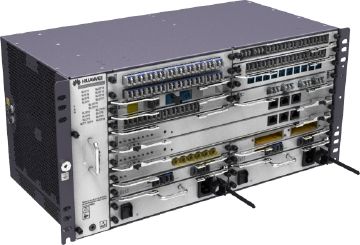

圖2 OptiX OSN1800V機盒斜視圖（交流機盒）

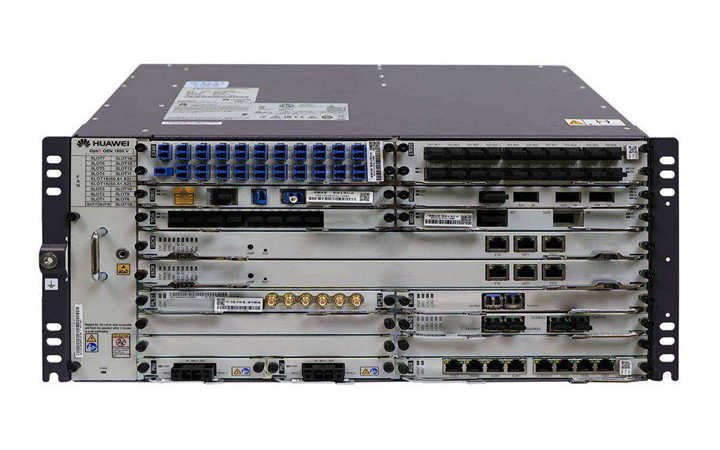

槽位說明

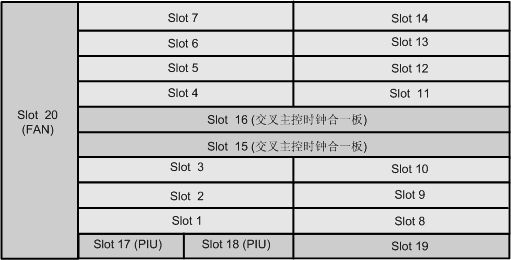

圖3 OptiX OSN1800V機盒槽位分布（直流機盒）

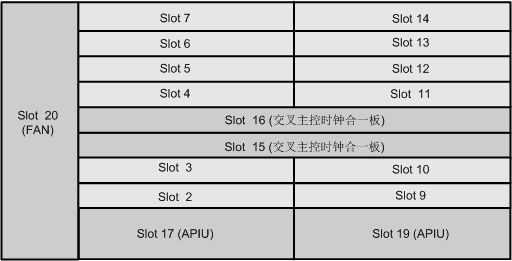

圖4 OptiX OSN1800V機盒槽位分布（交流機盒）
說明：
APIU單板插針位于單板的下半部，即單板插放在所占槽位下方的槽位。在網管上顯示APIU單板的槽位號為所占槽位左下方的槽位。
單板插放在SLOT 17時，占用SLOT 1、SLOT 17和SLOT 18三個槽位，在網管上顯示為SLOT 17。
單板插放在SLOT 19時，占用SLOT 8和SLOT 19兩個槽位，在網管上顯示為SLOT 19。
產品規格
指標 | 描述 | |
|---|---|---|
產品外觀 |
| |
外形尺寸 | 442（寬）x 220（深）x 221（高）（不含掛耳） | |
重量（空機盒） | 8.0kg | |
安裝方式 |
| |
可插放業務板的槽位數 |
| |
光層交叉能力 | 1～9維ROADM | |
電層最大交換容量 | OTN | 700Gbit/s的OTN容量 |
分組 | 700Gbit/s的分組容量 | |
TDM | 280Gbit/s高階容量，40Gbit/s低階容量 | |
最大波數 | DWDM | 80波 |
CWDM | 8波 | |
中心波長范圍 |
| |
支持的業務類型 | SDH/SONET業務、PDH業務、OTN業務、以太網業務、PCM業務、CPRI業務、OBSAI業務、SAN業務、視頻及其他 | |
單通道最大速率 | 200Gbit/s | |
線路速率 | 2.5Gbit/s、10Gbit/s、50Gbit/s、100Gbit/s、200Gbit/s | |
每個OSN 1800網元管理FO810和CPE850的最大總數 | 50 說明： 具體數值需要根據網元上實際安裝的C12X5&C15Xn單板以及與CPE850對接的單板數量計算。 | |
支持的可插拔光/電模塊 |
| |
網絡拓?fù)?/p> | 點到點、鏈形、星型、環形、環帶鏈、環相交、環相切、Mesh組網 | |
網絡級保護（OTN） | 客戶側1+1保護、板內1+1保護、ODUk SNCP、光線路保護、支路SNCP、LPT | |
網絡級保護（分組） | Tunnel APS、PW APS/FPS、MC-PW APS、MC-LAG、LPT、LAG、ERPS、MRPS、LMSP、分組SNCP | |
網絡級保護（TDM） |
| |
設備級保護 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
維護 |
| |
簡易運維 | SOM智慧光管系統，智能光纖管理系統 | |
同步 |
| |
ASON | OTN網絡：電層ASON和光層ASON(僅Z系列交叉支持) OCS網絡：SDH ASON （Z5UXCMS/Z5XCS） OCS網絡：2M ASON（Z5UXCMS/Z5XCS） | |
標準工作電壓 | 直流電源輸入
交流電源輸入
| |
設備運行環境 | 機盒溫度 |
|
機盒相對濕度 |
| |
ETSI標準 | ETSI Class 3.1 說明： ETSI標準是針對機房的溫度和濕度標準。 | |
可靠性指標 | 平均故障修復時間（MTTR） | 1135558.8小時 |
平均故障間隔時間（MTBF） | 129.63年 | |
可用度 | 0.999999119 | |
a：“短期”是指連續工作不超過96小時，全年累計不超過15天。 | ||
