SSN2DCU（簡稱DCU）色散補償板，支持最多2路光信號的色散補償，并可與BA和PA單板配合使用。華為DCU單板主要由色散補償模塊構成。
華為SSN2DCU單板是色散補償板，可補償傳輸系統中光信號在光纖傳輸中積累的色散，壓縮光脈沖信號，使光信號得到恢復，配合光放大板可實現長距離光中繼傳輸。華為DCU單板可分別用在OptiX OSN3500/OSN7500/OSN2500/OSN1500系列設備的發送端和接收端。光信號經過長距離（傳輸距離超過80km）的光纖傳輸后，由于色散影響，脈沖變寬，信號嚴重畸變，已不能被光接收機正常接收，需要經過DCU板進行色散補償。
功能和特性
DCU單板支持最多2路光信號的色散補償，并可與BA和PA單板配合使用。
DCU單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | |
|---|---|---|
| N1DCU | N2DCU | |
| 基本功能 | 支持最多兩路光信號同時進行色散補償?？商峁┑纳⒀a(bǔ)償量為1020ps/nm（對應60km G.652光纖產生的色散）或1360ps/nm（對應80km G.652光纖產生的色散），或者兩者的任意組合。 | 支持最多兩路光信號同時進行色散補償?？商峁┑纳⒀a(bǔ)償量為680ps/nm（對應40km G.652光纖產生的色散）、1020ps/nm（對應60km G.652光纖產生的色散）或1360ps/nm（對應80km G.652光纖產生的色散），或者三者的任意組合。 |
| 色散補償方式 | 采用啁啾光柵對光纖傳輸中的色散進行補償，壓縮脈沖信號，使光信號得到恢復。 | |
| 長距光中繼傳輸 | 配合光功率放大板BA和光前置放大板PA使用，可以實現長距光中繼傳輸。 | |
| 維護特性 | 支持單板熱插拔。 | |
面板
DCU單板的面板上有光接口和激光安全等級。
面板圖

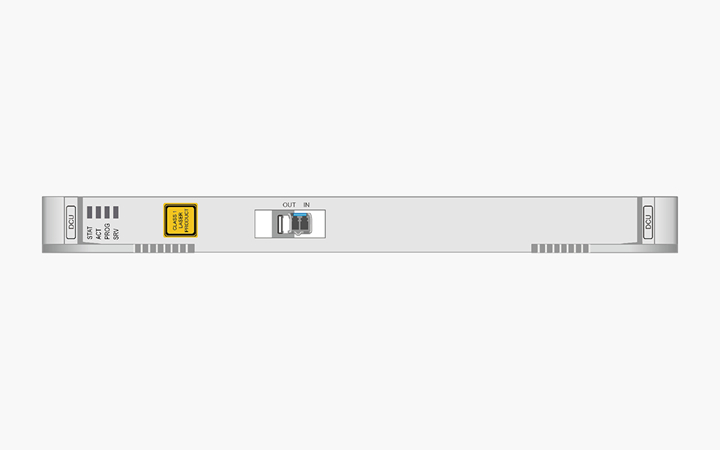

單口DCU的面板外觀圖如圖1所示。
雙口DCU的面板外觀圖如圖2所示。
接口
單口DCU單板面板上共有1對LC光接口，能接收和發送1路光信號。
雙口DCU單板面板上共有2對LC光接口，能接收和發送2路光信號。
工程上如果遇到拉手條上帶有兩個LC光接口的單口DCU單板。則只有上面一個光接口（IN1/OUT1）有用。對于拉手條上帶有兩個LC光接口的DCU單板，區別其為單口還是雙口，請參見單板特性碼。
單口DCU各接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN | LC | 接收一路光信號。 |
| OUT | LC | 發送一路光信號。 |
雙口DCU各接口類型和用途如表3所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN1 | LC | 接收第一路光信號。 |
| OUT1 | LC | 發送第一路光信號。 |
| IN2 | LC | 接收第二路光信號。 |
| OUT2 | LC | 發送第二路光信號。 |
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。DCU的單板特性碼用于描述光信號的色散補償量。
DCU的單板特性碼與色散補償量之間的關系如表4所示。
| 單板 | 特性碼 | 色散補償量 |
|---|---|---|
| SSN1DCU01 | 01 | 單路色散補償: 60km |
| SSN1DCU02 | 02 | 單路色散補償: 80km |
| SSN1DCU03 | 03 | 雙路色散補償: 60km/60km |
| SSN1DCU04 | 04 | 雙路色散補償: 80km/80km |
| SSN1DCU05 | 05 | 雙路色散補償: 60km/80km |
| SSN2DCU01 | 01 | 單路色散補償: 40km |
| SSN2DCU02 | 02 | 單路色散補償: 60km |
| SSN2DCU03 | 03 | 單路色散補償: 80km |
| SSN2DCU04 | 04 | 雙路色散補償: 40km/40km |
| SSN2DCU05 | 05 | 雙路色散補償: 60km/60km |
| SSN2DCU06 | 06 | 雙路色散補償: 80km/80km |
| SSN2DCU07 | 07 | 雙路色散補償: 40km/60km |
| SSN2DCU08 | 08 | 雙路色散補償: 40km/80km |
| SSN2DCU09 | 09 | 雙路色散補償: 60km/80km |
技術指標
DCU單板指標包含光接口指標、機械指標和功耗。
光接口指標
DCU單板的光接口指標如表5所示。
| 項目 | 指標值 |
|---|---|
| 標稱比特率 | 9953280kbit/s |
| 線路碼型 | NRZ |
| 中心波長 | 1550.12±0.05（對應華為波分系統中心頻率 193.4THz的波長） |
| -0.5dB帶寬 | >0.4 |
| 色散補償量（ps/nm） | N1DCU：1020（60km），1360（80km） N2DCU：680（40km），1020（60km），1360（80km） |
| 插入損耗（dB） | N1DCU的插入損耗<8.3dB；N2DCU的插入損耗<3dB |
機械指標
DCU板的機械指標如下：
功耗
DCU單板功耗為0W。
