保護機制

ZXCTN 6500-8具備完善的設備級保護功能。

設備級保護提供主控交換板1+1熱備份和PW交換代理板的1+1保護，提供電源板的1+1保護，支持2組E1 TPS 1:N（N≤2）保護。支持部件熱插拔，提高設備的恢復能力和故障的靈活處理能力。

兼容性

ZXCTN 6500-8采用開放式的技術平臺，兼容傳統的傳輸和數據網絡。

系統設計靈活，適應多種傳送標準的發展，為業務網絡的演進提供支撐。

統一網管系統

ZXCTN 6500-8采用中興通訊統一網元管理系統NetNumen U31 R22。

與SDH/MSTP、ASON、WDM、OTN 實現集中管理，提供端到端的路徑創建和管理、QoS、OAM、實時告警和性能監控等功能。NetNumen U31 R22符合傳統傳送網要求的網元管理和友好界面，易于操作和維護，使分組網絡具備了可管理、易維護的屬性。

子架結構

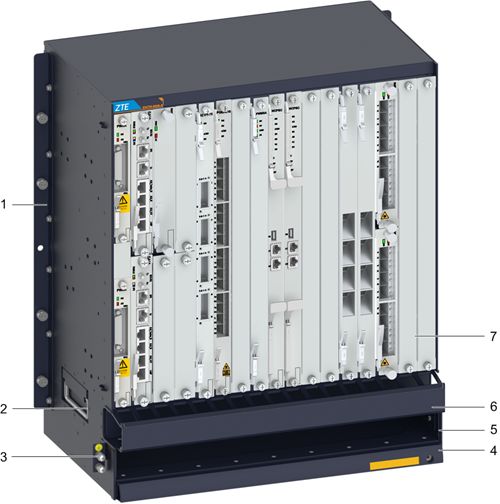

ZXCTN 6500-8子架采用豎插板結構，其結構如圖1所示。

圖1  ZXCTN 6500-8子架結構示意圖

ZXCTN 6500-8子架結構說明參見表1。

子架槽位

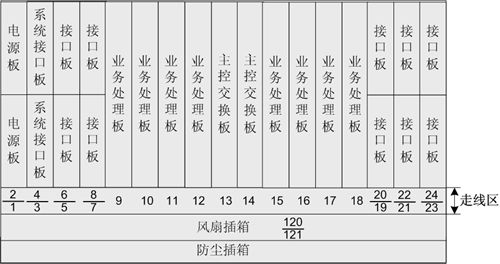

ZXCTN 6500-8子架槽位分布如圖2所示。單板可插槽位參見表2。

圖2  子架槽位分布示意圖

數字表示槽位號。

表2中，接口板中RE1PI-75和RE1PI-120板需與R63E1U板配合使用，R8HGE和R8HGF板需與PGEA板配合使用，R8FEF、R8FEI、R4CSB、R4CEP板需與PWMSA/PWGEA板配合使用。業務處理板中，C2Bx12/10/8、H2PA、H4A、PCGA、PXGCx12/10/8板需與NCPSC板配合使用。

當安裝半高的接口板時，需配置轉換架。每個轉換架可以裝入兩塊半高單板。關于轉換架的結構說明參見“子架部件”中“轉換架”一節的介紹。

子架槽位（配置E1 TPS）

當配置E1 TPS時，設備最多支持2組1:2 TPS保護。E1單元板（R63E1U）與E1倒換板（R63E1PI）的槽位對應關系固定，如圖3所示。

圖3  E1單元板與倒換板槽位對應關系示意圖

數字表示槽位號。

圖3中，E1單元板上“/P”表示該槽位配置的E1單元板作為保護板使用。E1單元板、E1倒換板上字母“A” ~ “D”表示E1單元板和E1倒換板在保護組中的對應關系，如：E1單元板A對應E1倒換板A，E1單元板D對應E1倒換板D。

當安裝半高的E1單元板及接口板時，需配置轉換架。每個轉換架可以裝入兩塊半高單板。關于轉換架的結構說明參見“子架部件”中“轉換架”一節的介紹。

E1單元板與E1倒換板槽位對應關系參見表3。

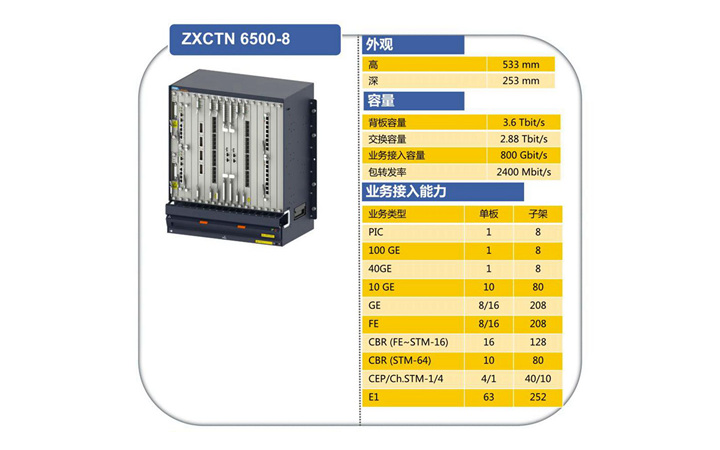

子架技術指標

ZXCTN 6500-8子架技術指標說明參見表4。

空子架重量指僅含背板的子架重量。

1 W=3.413 BTU/h
